企业无线网络布线建议

2015/4/15 14:37:30 点击：

一、无线AP部署考虑因素
1.1 AP覆盖面积：

室内容许最大覆盖距离为35~100米

室外容许最大距离100~400米
1.2 AP覆盖范围：

2.4G电磁波对于各种建筑材质的穿透损耗的经验值如下：

A.水泥墙(15~25cm): 衰减10~12dB

B.木板墙(5~10cm): 衰减5~6dB

C.玻璃窗(3~5cm): 衰减5~7dB
1.3 各种建筑材料对无线讯号的影响如下：

当AP与终端隔一座水泥墙时, AP 的可传送覆盖距离约剩下< 5米有效距离。

当AP与终端中间隔一座木板墙时, AP 的传送距离约剩下< 15米有效距离。

当AP与终端中间隔一座玻璃墙时, AP 的传送距离约剩下< 15米有效距离
1.4 AP数量确定：

对于面积小于150平方米的普通开放空间，如酒店公共休息区，小酒吧，咖啡厅，会议室，西餐厅等区域，预计用户数量不超过30个时，每个场所放置一个AP即可满足需求

当空间较大，将以安装多个AP来满足覆盖需求

当容量需求较大，即AP的覆盖区域内用户数目过多时，需在同一空间放置多个AP以增加容量
1.5 AP安装位置选择：

单个房间中安装一个AP，尽量把AP安放在大厅的中央位置，最好选择放置于大厅的天花板上若安装两个AP，可将其放置在大厅的两个对角上
1.6 AP频率规划：

在理论上，要求相邻频点的隔离度>=35db。

根据经验值，当相邻AP设定相同频点时, 要求间隔25米以上；当相邻AP设定相邻频点时, 要求AP间隔16米以上；当AP设定相隔频点时, 要求间隔12米以上。

要维持一个质量较好的WLAN，需要考虑覆盖范围内用户数量，单个AP的联机终端用户数不应超过30个
1.7 AP间漫游：

AP每隔100ms发送一次探测信号，用户端可据此判断网络连接质量，然后决定接入哪一个AP。当终端在多个AP间的漫游时，由新的服务AP通过有线的形式通知原服务AP，已建立新的连接。

无线AP的漫游协议不包含在802.11中，而IAPP（Inter access point protocol）很有可能成为标准的漫游协议。
1.8 AP功率控制：

通过对AP输出功率的调整，可以控制覆盖范围内的用户数量，以保证网络质量。

AP产品出厂时功率统一，当用户需要更改功率时，可下载相应软件，对输出功率进行调整。

在当前WLAN的建设初期，主要满足覆盖需求，较少对AP功率进行控制。
1.9 外界干扰：

干扰源的种类

微波炉

防盗设施（商场门检）

其它大功率的电子设备

所以AP应该远离干扰源1—2米
1.10 总结：

AP规划应遵循以下原则：

1、覆盖原则

首选保证信号的覆盖范围能够用户要求；

2、易安装原则

规划选址应满足施工要求；

3、了解无线ap覆盖半径的技术参数；

4、无线ap固定在没有遮挡的厂房上方可以获得更好地信号效果，如天花板、立柱；

5、无线ap要选择工业级的，能耐高温、最好也能防潮；

6、建议采购通过网线取电的ap，这样每一个ap就不需要格外的变压器电源；

7、一个区域使用一个有线交换机搭载n个无线ap；

8、相邻的ap无线信道要设置不同的，IP段可以相同

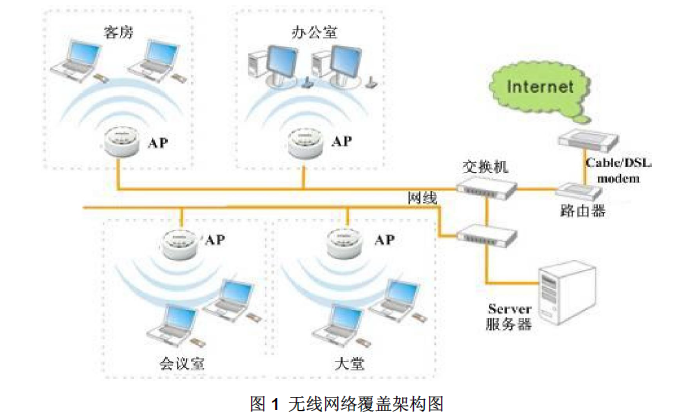

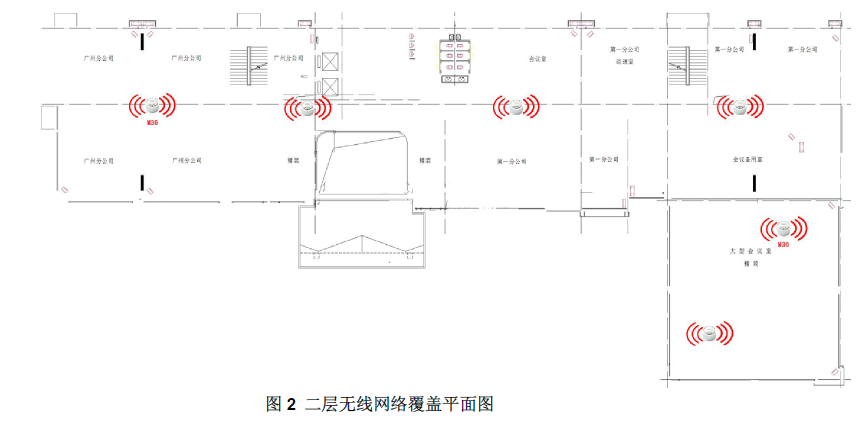

二、无线覆盖平面示意图
